Трехкулачковый токарный патрон 500 мм K11-500 TMX

Трехкулачковый токарный патрон 500 мм K11-500 TMX
0 отзывов
Арт: K11-500TMX

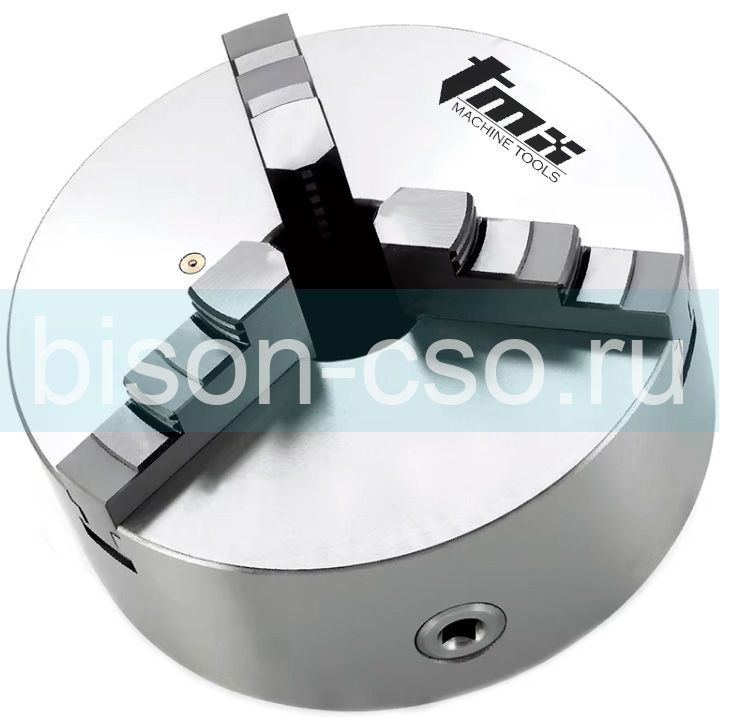

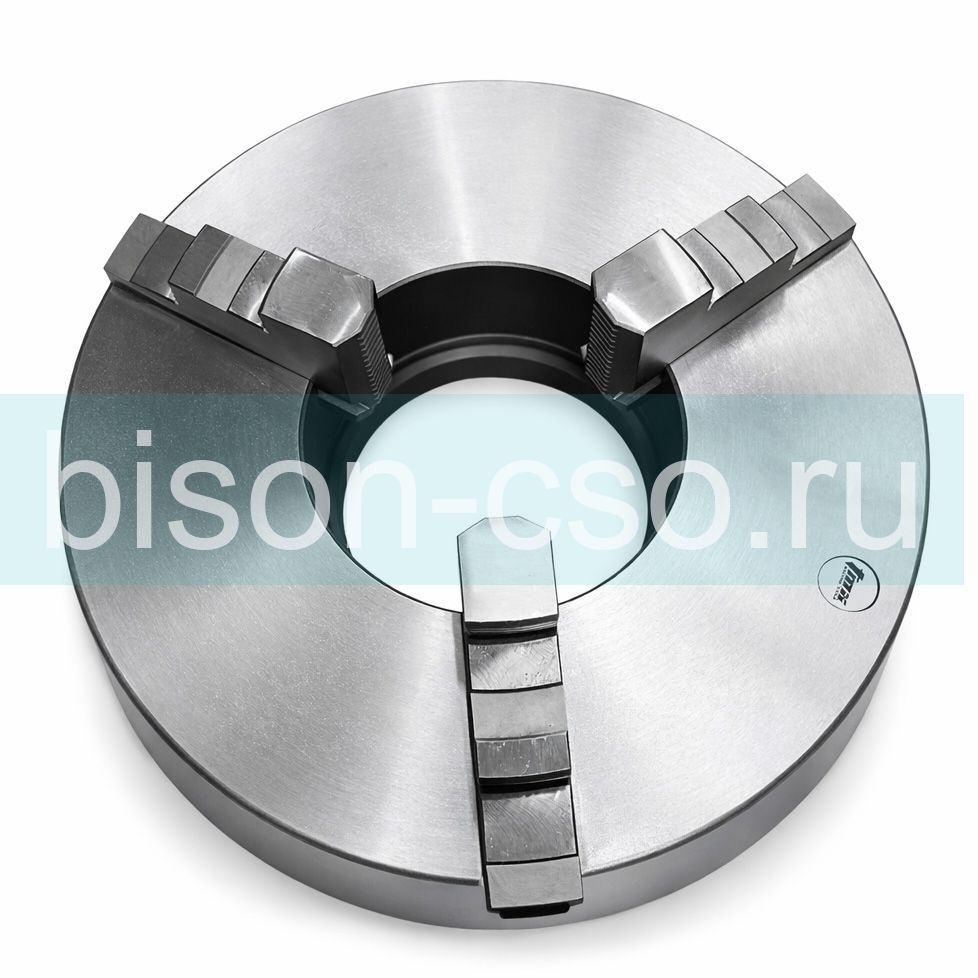

Трехкулачковый самоцентрирующий токарный патрон K11-500 TMX диаметром 500 мм предназначен для зажима круглых и шестигранных заготовок на токарных станках. Патрон спирально-реечного типа, крепление к станку осуществляется через промежуточный фланец (тип 1, с цилиндрическим центрирующим пояском). В комплект входят прямые и обратные кулачки, ключ, крепежные элементы, и паспорт изделия.

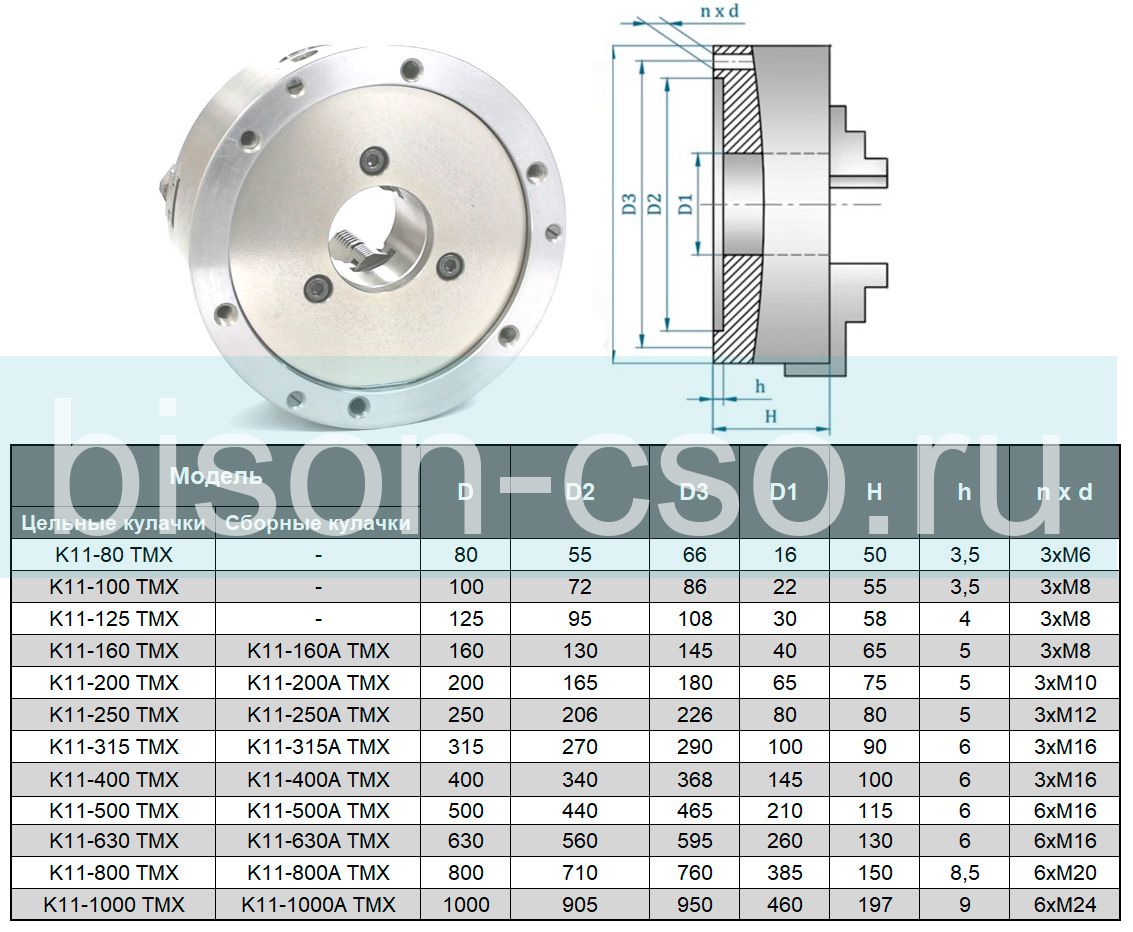

Диаметр расположения крепеж. отверстий D2, мм:
465
Бренд:
TMX
Количество и размер крепеж. отверстий z-d:
6xM16
Посадочный диаметр D1, мм:
440
Вид кулачков:
Цельные
Подробные характеристики
Цена по запросу
В наличии
Купить в 1 клик



Комплектация:

1. Кулачки прямые
2. Кулачки обратные
3. Ключ
4. Крепежные элементы
5. Паспорт



Трехкулачковый самоцентрирующий токарный патрон серии K11 относится к классу спирально-реечных самоцентрирующих патронов и предназначен для установки на универсальные токарные, револьверные и другие металлообрабатывающие станки. Патрон применяется для зажима круглых и шестигранных заготовок. Используется в условиях единичного, мелкосерийного и серийного производства на машиностроительных и ремонтных предприятиях.


Самоцентрирующий механизм обеспечивает одновременное перемещение всех кулачков, что позволяет быстро центрировать заготовку и сокращает время на переналадку. Перемещение кулачков осуществляется с помощью спирального диска через коническую зубчатую передачу, что обеспечивает плавное перемещение кулачков и надежный зажим детали.

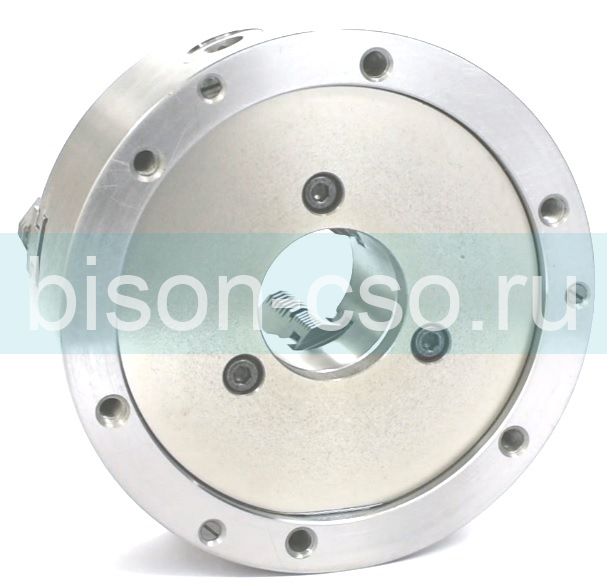

Корпус патрона изготовлен из чугуна, кулачки закалены для повышения износостойкости и увеличения срока службы. Крепление патрона к станку осуществляется через промежуточный фланец. Тип крепления — тип 1, с цилиндрическим центрирующим пояском.


Токарный патрон соответствует стандарту серии К11 и является аналогом патронов SANOU, FUERDA, TORNERI, GRIFF и других производителей, выпускающих патроны серии К11. Присоединительные и габаритные размеры соответствуют стандарту, что обеспечивает взаимозаменяемость.


Производитель TMX специализируется на производстве токарных патронов и станочной оснастки для металлообрабатывающего оборудования промышленного назначения.
