Трехкулачковый токарный патрон K11-630/C11 630мм TMX

Трехкулачковый токарный патрон K11-630/C11 630мм TMX
0 отзывов
Арт: K11-630/C11

Токарный патрон K11-630/C11 диаметром 630 мм - трехкулачковый самоцентрирующий патрон серии К11/C с цельными кулачками. Устанавливается на шпиндель станка под поворотную шайбу (посадка на конус 11). Предназначен для зажима круглых и шестигранных заготовок.

Диаметр расположения крепеж. отверстий D2, мм:
235
Бренд:
TMX
Количество и размер крепеж. отверстий z-d:
6-M20
Посадочный диаметр D1, мм:
196.869
Вид кулачков:
Цельные
Подробные характеристики
Цена по запросу
В наличии
Купить в 1 клик

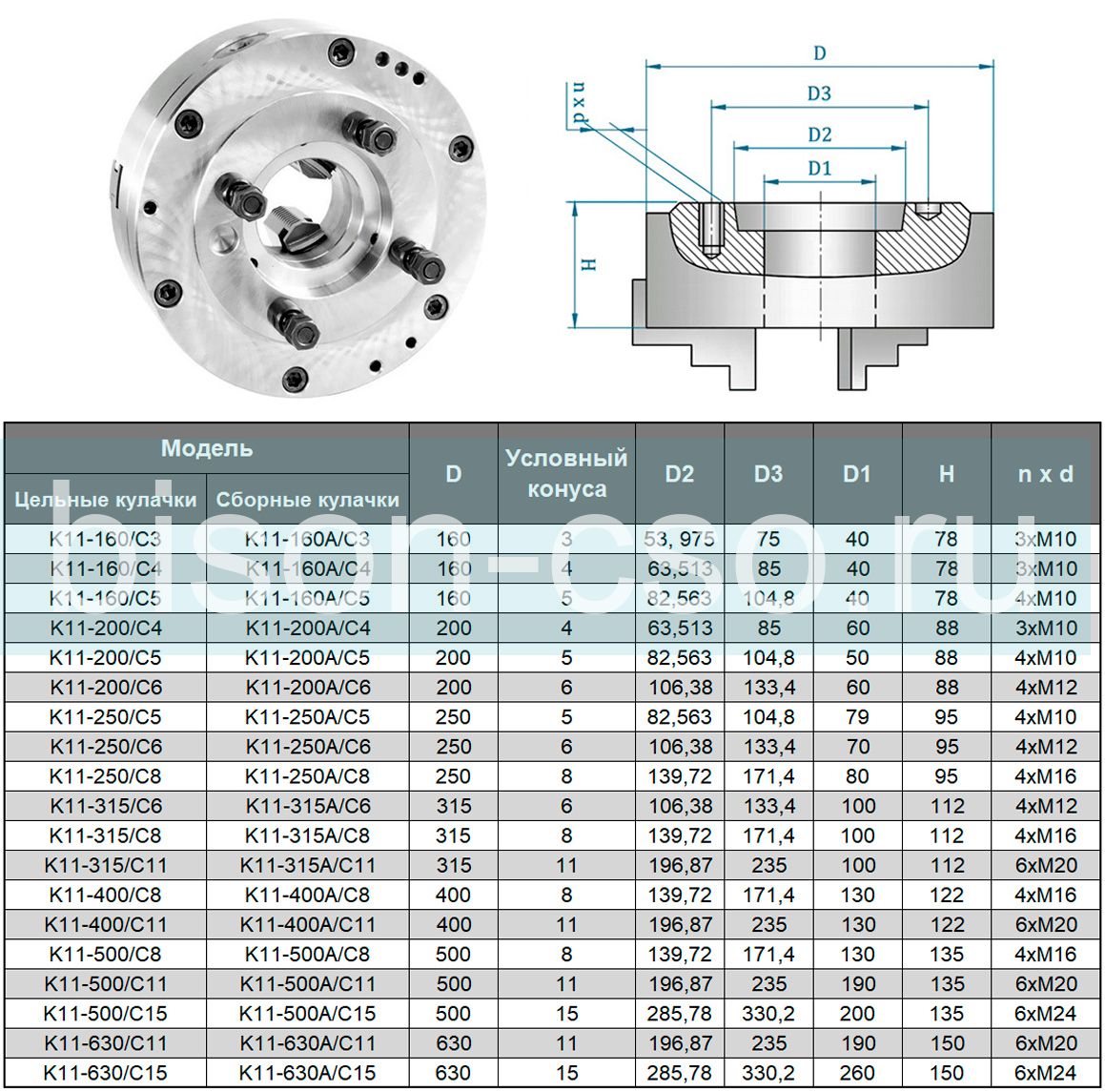

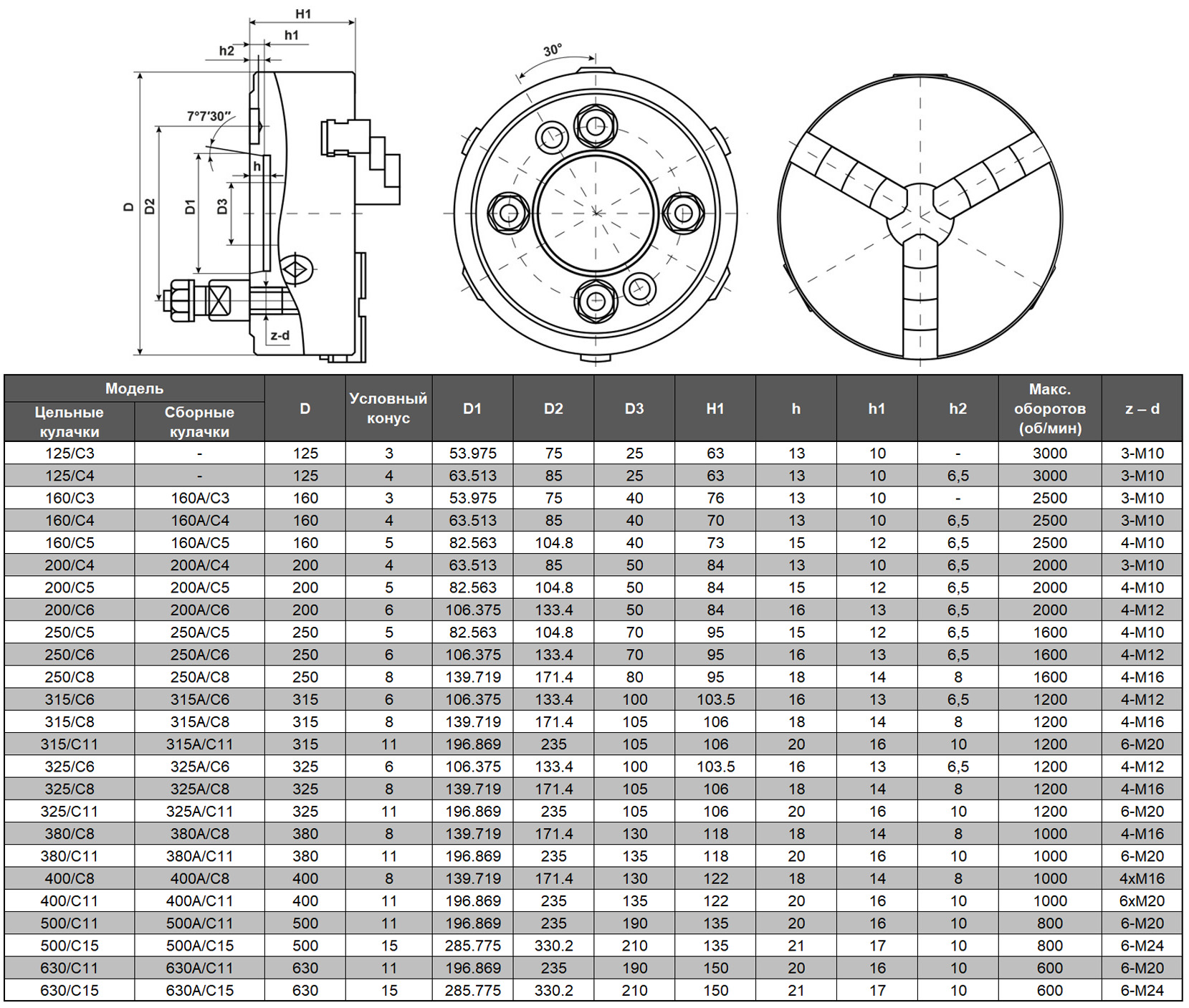

Посадочные и габаритные размеры токарных патронов K11/C:

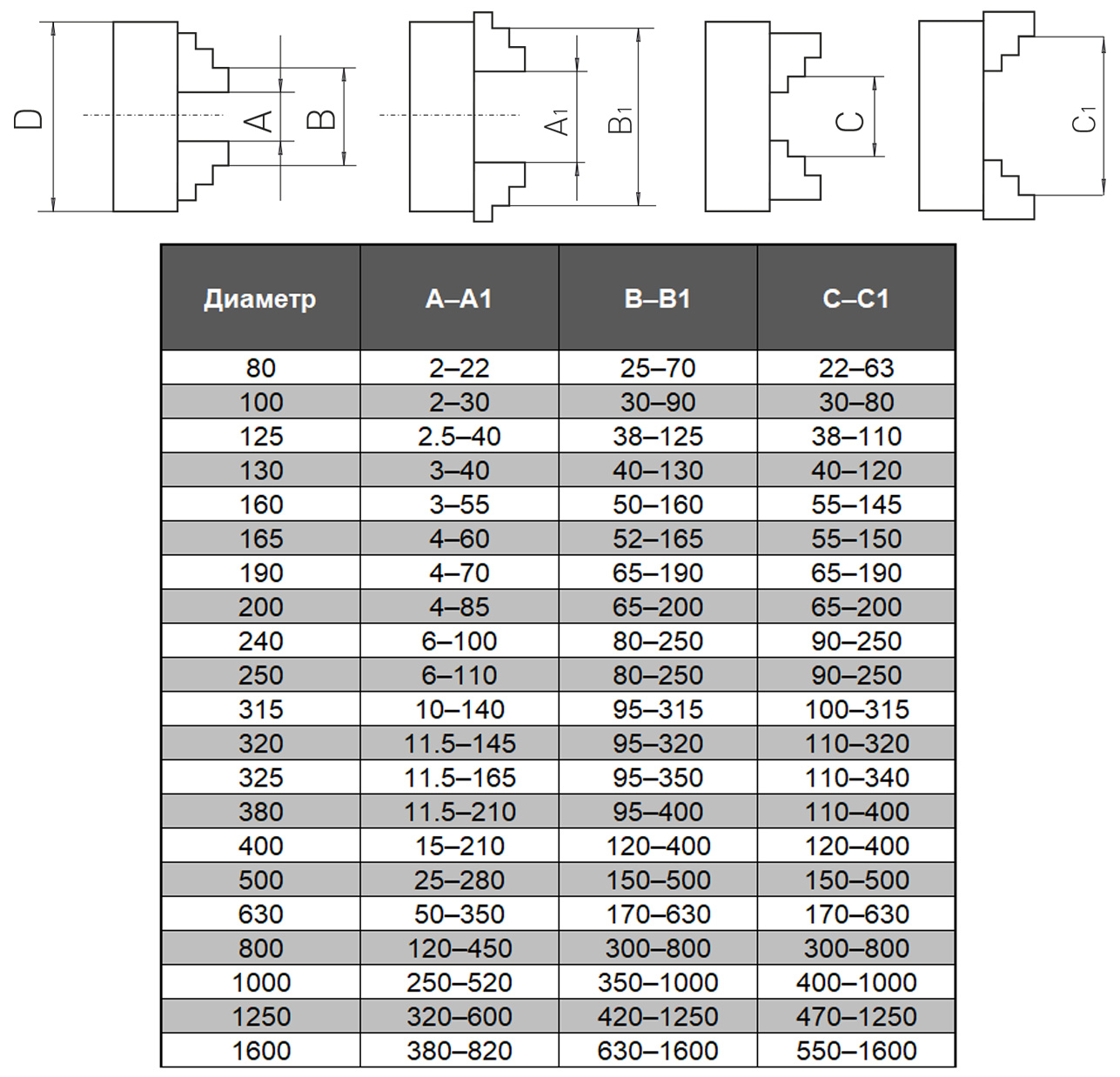

Диапазон зажима:


Комплектация:

1. Кулачки прямые
2. Кулачки обратные
3. Ключ
4. Крепежные элементы
5. Паспорт

Трехкулачковый самоцентрирующий токарный патрон K11-630/C11 относится к серии спирально-реечных самоцентрирующих патронов и предназначен для установки на универсальные токарные станки, револьверные и другие металлообрабатывающие станки. Патрон применяется для зажима круглых и шестигранных заготовок и используется в условиях единичного, мелкосерийного и серийного производства.

Самоцентрирующий механизм обеспечивает одновременное перемещение всех кулачков, что позволяет быстро центрировать заготовку и сокращает время переналадки. Перемещение кулачков осуществляется с помощью спирального диска через коническую зубчатую передачу, что обеспечивает плавное перемещение кулачков и надежный зажим детали.

Корпус патрона изготовлен из высокопрочного чугуна, кулачки изготовлены из закаленной стали, что обеспечивает высокую износостойкость и длительный срок службы. Крепление патрона к станку осуществляется непосредственно на фланцевые концы шпинделей под поворотную шайбу.

Токарный патрон соответствует стандарту серии K11/C и является аналогом патронов SANOU, FUERDA, TORNERI, GRIFF и других производителей, выпускающих патроны данной серии. Присоединительные и габаритные размеры соответствуют стандарту серии K11/C, что обеспечивает взаимозаменяемость и возможность установки вместо патронов других производителей.

Производитель TMX (Tool Machine Xi’an) специализируется на производстве токарных патронов и станочной оснастки для металлообрабатывающего оборудования промышленного назначения.
