Гибкие подвижные кабель-каналы TMX: защита кабелей и шлангов при движении оборудования

Гибкие подвижные кабели-каналы TMX Cable Chains из высококачественного нейлона обеспечивают защиту проводов, их соединений и гидравлических рукавов (РВД) при движении и колебаниях оборудования. Самонесущие цепные соединения предотвращают скручивание, замятие и случайный обрыв, надежно сохраняя целостность электрических соединений и гидравлических линий на протяжении всего срока эксплуатации.


Основное назначение: защита кабельных линий в подвижных механизмах.

Цепные кабель-каналы используются в комплексных подвижных соединениях оборудования: станках с ЧПУ, промышленных манипуляторах, упаковочных и сборочных линиях, а также в складской и сдвижной мебели. Энергоцепи закрытого типа дополнительно защищают кабели от попадания грязи, стружки, пыли и искр — критических факторов, ограничивающих срок службы оборудования.


Основные преимущества и характеристики

Кабель-каналы TMX Cable Chains имеют не высокий уровень шума при работе, плавное и активное перемещение на протяжении всего цикла движения, широкий температурный диапазон эксплуатации и быстродействие. Конструкция обеспечивает удобный монтаж без отсоединения проводов от оборудования. Срок службы самонесущей цепи — до 20 миллионов циклов срабатываний.

Типы кабель каналов TMX: выбор в зависимости от условий эксплуатации

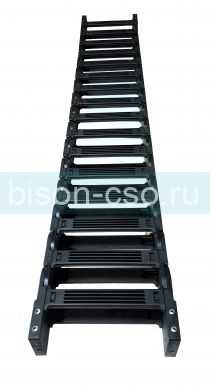

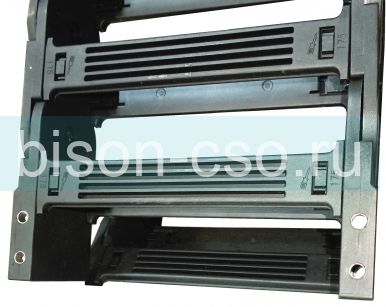

Открытые кабельные каналы — стандартное исполнение для большинства задач с подвижными объектами. Звенья открываются с обеих сторон, обеспечивая быстрый доступ к кабелям для монтажа и обслуживания.

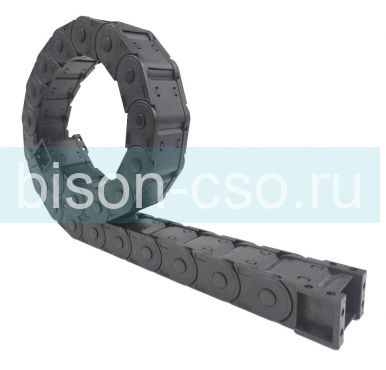

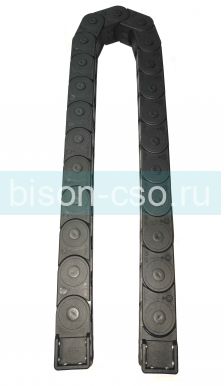

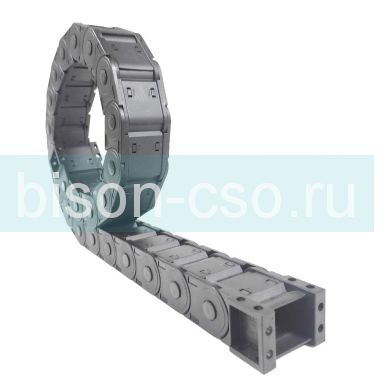

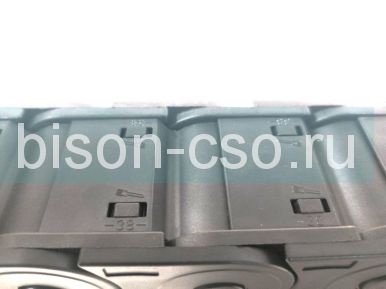

Закрытые энергоцепи — полная защита проводов и шлангов от стружки, пыли, искр и других загрязнений окружающей среды. Звенья открываются с обеих сторон, что обеспечивает возможность доступа при необходимости.
Полузакрытые кабель-каналы — промежуточный вариант, защищающий от загрязнений с внешней стороны изгиба. Звенья открываются только со стороны внутреннего изгиба, где риск воздействия абразивов минимален.
Разборные кабель-каналы — малые размеры (внутренние сечения 7×7 мм и 10×10 мм) без отрываемых перемычек. Провода крепятся внутрь цельных звеньев, после чего монтируются на оборудование — оптимальное решение для компактных объектов.


Подбор подходящего размера и параметры

Выбор самонесущей кабельной цепи основан на учёте совокупного диаметра всех подлежащих расположению внутри кабель-канала проводов, шлангов и гидравлических рукавов, а также их внутренних и внешних сечений и минимального радиуса изгиба при движении оборудования и габаритов направляющего лотка (при наличии). Широкий модельный ряд кабельных цепей TMX  Cable Chains позволяет точно подобрать изделие в соответствии с характеристиками вашей системы.


Поставка и сборка

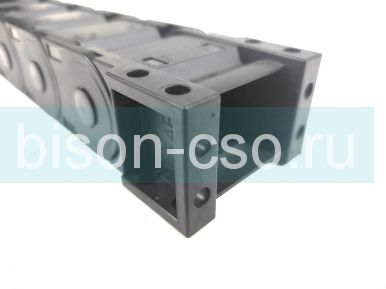

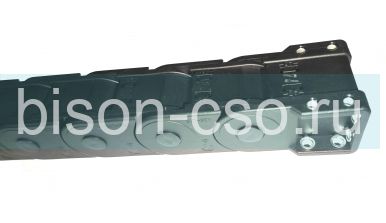

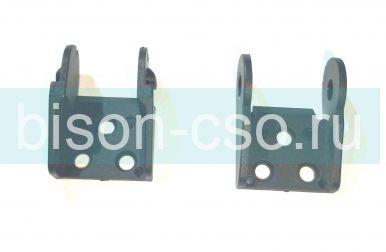

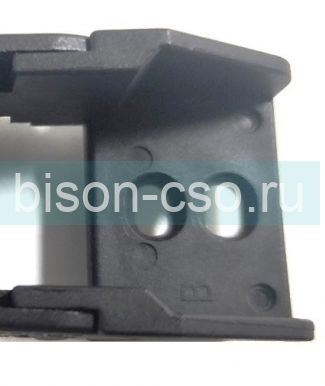

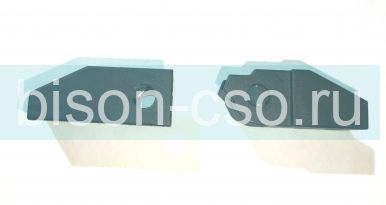

Кабельную пластиковую энергоцепь (кабельный трак) поставляют кусками из соединённых звеньев цепи по одному метру. Каждый подвижный кабельный канал TMX Cable Chains комплектуется набором коннекторов: начальный (неподвижный) и конечный (подвижный) крепления для звеньев цепи. Звенья «гусянки» легко разъединяются и соединяются в любом месте, так собирается цепь требуемой длины.
Горизонтальные перемычки всех серийных кабельных каналов открываются в две стороны. Гибкая цепь может быть дополнена разделителями для группировки по назначению.


Монтаж и интеграция в систему

Все модели кабель-каналов TMX являются самонесущими и не провисают при работе. При перемещении на значительные расстояния рекомендуется установка дополнительных опор, роликов или иных систем поддержки гибких кабель каналов. Оптимальное решение для работы энергоцепей — установка в специальном направляющем лотке. Установка возможна без отсоединения проводов, шлангов и РВД от оборудования.

Аналоги и альтернативы

Кабель-каналы TMX являются полноценной альтернативой для вышедших из строя кабелеукладчиков марок Igus, Kabelshlepp, Brevetti, JFLO, ForceTrak, Jin Ao, ARKO и других производителей. Подбор аналога проводится по размерам и характеристикам с заменой цепи на кабель канал подходящих параметров высокого качества. По запросу возможно изготовление энергоцепей нестандартных размеров и радиусов изгиба под конкретные задачи.


Каталог в наличии

На странице представлен полный перечень гибких кабельных каналов складской программы: энергоцепи, кабелеукладчики, кабельные траки из звеньев, направляющие лотки для подвижных проводов, гибкие кабельканалы для станков ЧПУ и гидравлических систем с РВД. В наличии самонесущие буксируемые кабельные цепи (гусянки) открытого, закрытого, полузакрытого и разборного типов.

Приобретение и доставка

Индивидуальный подход к подбору изделия в соответствии с требованиями вашего оборудования -  залог успеха.
Купить Энергоцепи TMX Cable Chains можно по выгодным ценам, для оформления заказа отправьте запрос на электронную почту: Mehatron-CSO@mail.ru
Доставка возможна во все регионы Российской Федерации через транспортные компании. Доставка до терминала ТК в Москве - бесплатно. При необходимости срочной покупки возможен самовывоз в день оплаты.
