Блоки серии QH — низкошумные направляющие с технологией SynchMotion™
Разработка серии QH линейных направляющих компании HIWIN опирается на четырёхточечный контакт шариков с полукруглым профилем дорожек качения. Серия QH с технологией SynchMotionTM обладает всеми преимуществами серии HG, а также предлагает плавное и бесшумное перемещение, превосходную смазку и длительный срок службы. Исходя из этого, направляющие серии QH нашли применение в high-tech индустрии, где требуются: высокая скорость, низкий уровень шума, и низкое влияние воздействия пыли. Серия QH взаимозаменяема с серией HG.

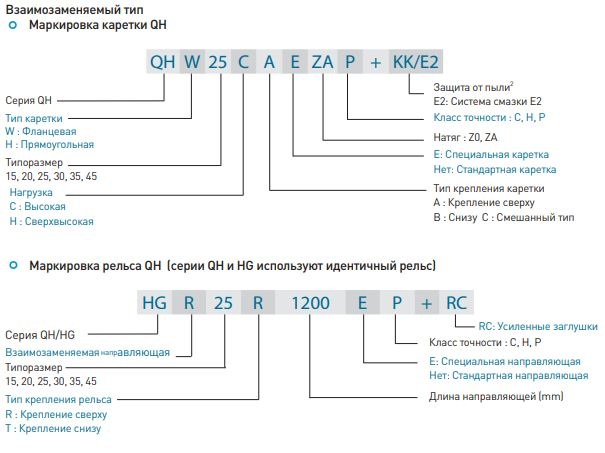

Серия QH состоит из взаимозаменяемых и невзаимозаменяемых моделей. Их размер идентичен. Основное различие заключается в том, что взаимозаменяемые направляющие и каретки могут быть легко заменены. Благодаря строгому контролю соблюдения заданных размеров, взаимозаменяемые модели - отличный выбор для потребителей, у которых профильные рельсовые направляющие устанавливаются на одну ось непарно. Так как серии QH и HG используют идентичные рельсы, покупателю не надо менять конструкцию, если он желает выбрать серию QH. По этой причине серия QH имеет широкое применение.

В наличии
Арт: QHH15CAZ0H
Блок HIWIN QHH15CAZ0H (Тайвань) Блок HIWIN QHH15CAZ0H (Тайвань) Блок HIWIN QHH15CAZ0H (Тайвань)
от 3 988 руб.
В корзину
В наличии
Арт: QHH15CAZAH
Блок HIWIN QHH15CAZAH (Тайвань) Блок HIWIN QHH15CAZAH (Тайвань) Блок HIWIN QHH15CAZAH (Тайвань)
от 3 988 руб.
В корзину
В наличии
Арт: QHH20CAZ0H
Блок HIWIN QHH20CAZ0H (Тайвань) Блок HIWIN QHH20CAZ0H (Тайвань) Блок HIWIN QHH20CAZ0H (Тайвань)
от 4 879 руб.
В корзину
В наличии
Арт: QHH20CAZAH
Блок HIWIN QHH20CAZAH (Тайвань) Блок HIWIN QHH20CAZAH (Тайвань) Блок HIWIN QHH20CAZAH (Тайвань)
от 4 879 руб.
В корзину
В наличии
Арт: QHH20HAZ0H
Блок HIWIN QHH20HAZ0H (Тайвань) Блок HIWIN QHH20HAZ0H (Тайвань) Блок HIWIN QHH20HAZ0H (Тайвань)
от 8 602 руб.
В корзину
В наличии
Арт: QHH25CAZ0H
Блок HIWIN QHH25CAZ0H (Тайвань) Блок HIWIN QHH25CAZ0H (Тайвань) Блок HIWIN QHH25CAZ0H (Тайвань)
от 6 094 руб.
В корзину
В наличии
Арт: QHH25HAZBP
Блок HIWIN QHH25HAZBP (Тайвань) Блок HIWIN QHH25HAZBP (Тайвань) Блок HIWIN QHH25HAZBP (Тайвань)
от 9 579 руб.
В корзину
В наличии
Арт: QHH30CAZAH
Блок HIWIN QHH30CAZAH (Тайвань) Блок HIWIN QHH30CAZAH (Тайвань) Блок HIWIN QHH30CAZAH (Тайвань)
от 6 966 руб.
В корзину
В наличии
Арт: QHH35CAZ0H
Блок HIWIN QHH35CAZ0H (Тайвань) Блок HIWIN QHH35CAZ0H (Тайвань) Блок HIWIN QHH35CAZ0H (Тайвань)
от 8 802 руб.
В корзину
В наличии
Арт: QHH35CAZAH
Блок HIWIN QHH35CAZAH (Тайвань) Блок HIWIN QHH35CAZAH (Тайвань) Блок HIWIN QHH35CAZAH (Тайвань)
от 8 802 руб.
В корзину

Особенности серии QH
Низкошумный дизайн конструкции

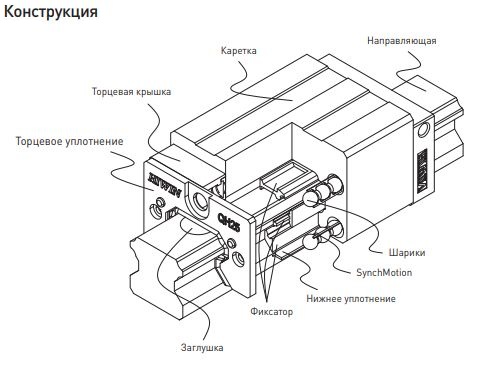

При использовании технологии SynchMotionTM тела качения расположены между элементами системы SynchMotionTM для улучшения циркуляции. Это устраняет контакт между телами качения, и радикально снижает уровень шума
Самосмазывающая конструкция
Конструкция представляет собой сгруппированные пустые кольцеобразные элементы, облегчающие смазку системы. Благодаря специальному дизайну смазка располагается и циркулирует в элементах системы (кольцах). Поэтому снижается частота пополнения смазки.Направляющие серии QH поставляются со смазкой. Демонстрационный тест с 0.2C (базовая динамическая грузоподъемность) показывает, что после 4,000 км пробега не обнаружено повреждений как на телах качения, так и на дорожках качения.
Плавность перемещения
В стандартной направляющей элементы качения с рабочей стороны каретки начинают вращение и перемещаются по дорожке качения. Когда они соприкасаются с остальными элементами качения, создается двустороннее трение. Как результат - повышенное сопротивление качению. Серия QH с технологией SynchMotion™ успешно с этим справляется. Когда каретка начинает движение, элементы качения начинают перемещаться последовательно и остаются обособленными, чтобы предотвратить контакт друг с другом, таким образом сохраняя кинетическую энергию элементов экстремально устойчивой, эффективно снижая сопротивление качению.
Высокоскоростное исполнение
Серия QH предлагает превосходное высокоскоростное исполнение благодаря технологии SynchMotion™. Она служит для разграничения смежных шариков, таким
образом приводя к снижению силы сцепления и металлического трения между смежными шариками.

Классы точности серии QH подразделяются на:

● нормальный (С);
● высокий (Н);
● прецизионный (P);
● суперпрецизионный (SP);
● ультрапрецизионный (UP).
Выбор зависит от требований оборудования. Наши менеджеры дадут подробную консультацию, если у вас возникли вопросы.
Купить опорный блок (каретку) и направляющие серии QH HIWIN Тайвань можно со склада в Москве и под заказ с доставкой по России.
