Энергоцепи, кабельные траки, кабелеукладчики
Гибкие пластиковые кабель каналы TMX Cable chains. Энергоцепи кабельные изготовлены из высококачественного полиамида. Крепкие, надёжные кабельные траки. Крепёж в комплекте. Широкий размерный ряд в наличии. Быстрая отправка ТК по России.

Наименование
(артикул)		 Внутренняя
высота
(Hi), мм		 Внутренняя
ширина
(Bi), мм		 Внешняя
высота
(Ha), мм		 Внешняя
ширина
(Ba), мм		 Радиус
(R), мм		 Тип Цена за
1 метр
(руб.)		 Чертёж
Каналы кабельные гибкие, микро серия:
TMX0700.07.15 7 7 10 13 15 Разборный 642 Скачать
TMX1000.10.28 10 10 15 18 28 Разборный 588 Скачать
TMX1000.15.18 10 15 15 23 18 Открытый 870 Скачать
Каналы кабельные гибкие, 15 серия:
TMX1500.20.28 15 20 20 30 28 Полузакрытый 1 140 Скачать
TMX1500.30.28 15 30 20 40 28 Полузакрытый 1 188 Скачать
TMX1500.40.28 15 40 20 49 28 Полузакрытый 1 380 Скачать
Каналы кабельные гибкие, 18 серия:
TMX1800.18.38  18 18 24 29 38 Полузакрытый 1 248 Скачать
TMX1800.25.38  18 25 24 36 38 Полузакрытый 1 146 Скачать
TMX1800.37.38  18 37 24 48 38 Полузакрытый 1 158 Скачать
TMX1800.50.38  18 50 24 61 38 Полузакрытый 1 314 Скачать
Энергоцепи усиленные, 20 серия:
TMX2000.50.55 20 50 35 69 55 Открытый 1 920 Скачать
TMX2050.50.55 20 50 35 69 55 Закрытый 2 070 Скачать
Энергоцепи усиленные, 25 серия:
TMX2500.25.55 25 25 40 44 55 Открытый 2 085 Скачать
TMX2500.38.75 25 38 40 57 75 Открытый 1 590 Скачать
TMX2500.57.75 25 57 40 76 75 Открытый 1 632 Скачать
TMX2500.77.75 25 77 40 96 75 Открытый 1 863 Скачать

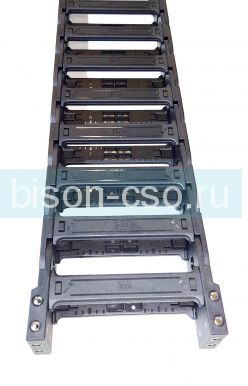

TMX2500.103.75 25 103 40 122 75 Открытый 2 250 Скачать

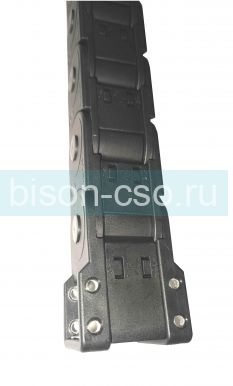

TMX2550.25.55 25 25 40 44 55 Закрытый 2 280 Скачать
TMX2550.38.100 25 38 40 57 100 Закрытый 1 749 Скачать
TMX2550.57.100 25 57 40 76 100 Закрытый 1 968 Скачать
TMX2550.77.100 25 77 40 96 100 Закрытый 2 040 Скачать
Энергоцепи усиленные, 30 серия:
TMX3000.60.55 30 60 45 80 55 Открытый 2 100 Скачать
TMX3000.75.55 30 75 45 95 55 Открытый 2 208 Скачать
TMX3050.75.55 30 75 45 95 55 Закрытый 2 220 Скачать
Энергоцепи усиленные, 35 серия:
TMX3500.50.100 35 50 55 76 100 Открытый 2 280 Скачать
TMX3500.75.100 35 75 55 101 100 Открытый 2 400 Скачать
TMX3500.100.125 35 100 55 126 125 Открытый 2 646 Скачать
TMX3500.125.125 35 125 55 151 125 Открытый 2 700 Скачать
TMX3500.150.125 35 150 55 176 125 Открытый 3 138 Скачать
TMX3550.50.125 35 50 55 76 125 Закрытый 2 748 Скачать
TMX3550.75.125 35 75 55 101 125 Закрытый 2 808 Скачать
TMX3550.100.125 35 100 55 126 125 Закрытый 2 994 Скачать
TMX3550.125.125 35 125 55 151 125 Закрытый 3 504 Скачать
Энергоцепи усиленные, 45 серия:
TMX4500.50.100 45 50 65 80 100 Открытый 3 315 Скачать
TMX4500.75.125 45 75 65 105 125 Открытый 3 198 Скачать
TMX4500.100.125 45 100 65 130 125 Открытый 3 336 Скачать
TMX4500.125.125 45 125 65 155 125 Открытый 3 492 Скачать
TMX4500.150.125 45 150 65 180 125 Открытый 4 632 Скачать
TMX4500.200.125 45 200 65 230 125 Открытый 5 904 Скачать
TMX4550.50.100 45 50 65 80 100 Закрытый 4 395 Скачать
TMX4550.75.125 45 75 65 105 125 Закрытый 3 360 Скачать
TMX4550.100.125 45 100 65 130 125 Закрытый 3 792 Скачать
TMX4550.125.125 45 125 65 155 125 Закрытый 3 948 Скачать
TMX4550.150.150 45 150 65 180 150 Закрытый 5 412 Скачать
Энергоцепи усиленные, 55 серия:
TMX5500.100.200 55 100 75 132 200 Открытый 5 880 Скачать
TMX5500.150.200 55 150 75 183 200 Открытый 6 300 Скачать
TMX5500.200.200 55 200 75 233 200 Открытый 6 900 Скачать
TMX5550.150.200 55 150 75 183 200 Закрытый 6 849 Скачать
Энергоцепи усиленные, 65 серия:
TMX6500.150.250 65 150 85 185,5 250 Открытый 8 820 Скачать
TMX6500.250.250 65 250 85 285,5 250 Открытый 9 975 Скачать
Энергоцепи усиленные, 80 серия:
TMX8000.200.250 80 200 107 248 250 Открытый 15 900 Скачать

Гибкие подвижные кабель-каналы TMX из пластика (высококачественного нейлона), в наличии по выгодной цене. Предназначаются для подвижных соединений кабелями и/или РВД, шлангами различного оборудования, станков, ЧПУ, манипуляторов, упаковочные и сборочные линии. Для их защиты от скручивания, замятия, случайного обрыва. Энергоцепи закрытого типа защищают также от попадания грязи, стружки, пыли и искр. Цепной пластиковый кабель канал гибкий TMX используется в системах складной и/или сдвижной мебели.
Отличительные черты кабаль-канала производства TMX — низкий шум, плавная работа, широкий температурный режим, высокие скоростные характеристики и удобство монтажа. Срок службы перекатной цепи до 20 миллионов срабатываний. Кабелеукладчики TMX Cable Chains представлены широким размерным рядом, позволяющим подобрать подходящее изделие под любую задачу.
По типу исполнения подразделяются на:
 - открытые - стандартные кабель каналы для большинства задач по подсоединению подвижных механизмов. Звенья открываются в обе стороны, наружу;
 - закрытые - защита проводников и шлангов от стружки, пыли, искр и другого сора. Звенья открываются в обе стороны, наружу;
 - полузакрытые - защита от  лишнего загрязнения с внешней стороны изгиба. Звенья открываются наружу только в сторону внутреннего изгиба;
 - разборные - гибкие кабель каналы малых размеров с внутренними сечениями 7х7мм и 10х10мм. Без отрываемых перемычек, звенья цепи цельные. Провод устанавливается внутрь звеньев, после этого устанавливается на оборудование и подключается.
Выбрать самонесущую кабельную цепь можно зная диаметры всех вложенных проводников, кабелей, шлангов РВД планируемых к размещению внутри, соответственно необходимые размеры внутреннего и/или внешнего сечений, радиус изгиба и при наличии направляющего лотка его внутреннюю ширину.
Кабельную пластиковую энергоцепь (кабельный трак) реализуем в штуках по 1 метру.
Каждый подвижный кабельный канал (гибкий лоток для кабеля на станок) TMX Cable Chains уже снабжён комплектом коннекторов. Данный крепёж для звеньев цепи состоит из двух штук: начальный - неподвижный и конечный - подвижный.
Звенья "гусянки" можно разъединять и соединять в любом месте, тем самым создавая необходимую длину.
Горизонтальные перемычки всех кабель каналов усиленных серий открываются (снимаются) в две стороны - как наружу, так и внутрь.
Гибкая цепь для кабелей, рукавов, может быть снабжена внутренними разделителями.
Все представленные выше в таблице модели каналов являются самонесущими, сами на себя не ложатся, при перемешении на большую длину требуют установки дополнительных опор, роликов. Рекомендована установка в специальный лоток, но работают и в свободном положении.
Монтаж кабелеукладчика возможен без отсоединения проводов от оборудования.

Подбор аналога вышедшего из строя гибкого кабель канала по размерам, замена на цепь отличного качества.

Альтернатива для Igus, Kabelshlepp, Brevetti и других.

Также возмоно изготовление на заказ энергоцепей нестандартных размеров и радиусов изгиба под все задачи.

Приобрести энергоцепи TMX Cable Chains по выгодным ценам можно отправив заказ нам на E-mail: mehatron-cso@mail.ru
Персональный подход.
Доставка до терминала ТК бесплатно. Отправка во все регионы РФ через ТК.
Если надо купить и получить срочно - самовывоз в день оплаты.

​
