Линейные направляющие серии CG производства HIWIN это новая оптимизированная под новые требования технологий конструкция с высокой нагрузочной способностью, которая достигается за счет увеличенного плеча благодаря О-образной схеме контакта и улучшенной геометрии направляющей, высокой точностью, возможностью непрерывного скольжения, изменена концепция смазки каретки. Опционально доступны новейшие противоударные и пылезащитные аксессуары.
Типы блоков: CGH - прямоугольный; CGW - фланцевый.

Приобрести линейные направляющие Hiwin серии CG по выгодным ценам, с доставкой по России можно написав письмо нам на E-mail: mehatron-cso@mail.ru

В наличии
Арт: CGH15CAZ0H
Блок Hiwin CGH15CAZ0H (Тайвань) Блок Hiwin CGH15CAZ0H (Тайвань) Блок Hiwin CGH15CAZ0H (Тайвань)
от 5 990 руб.
В корзину
В наличии
Арт: CGH15CAZAH
Блок Hiwin CGH15CAZAH (Тайвань) Блок Hiwin CGH15CAZAH (Тайвань) Блок Hiwin CGH15CAZAH (Тайвань)
от 5 990 руб.
В корзину
В наличии
Арт: CGH20CAZAH
Блок Hiwin CGH20CAZAH (Тайвань) Блок Hiwin CGH20CAZAH (Тайвань) Блок Hiwin CGH20CAZAH (Тайвань)
от 7 338 руб.
В корзину
В наличии
Арт: CGH20HAZAH

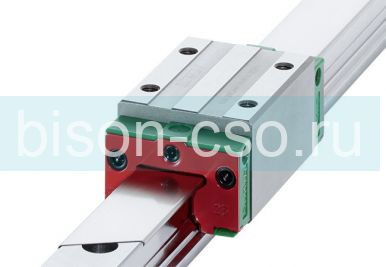

Блок Hiwin CGH20HAZAH (Тайвань) Блок Hiwin CGH20HAZAH (Тайвань) Блок Hiwin CGH20HAZAH (Тайвань)
от 9 558 руб.
В корзину
В наличии
Арт: CGH25CAZAH
Блок Hiwin CGH25CAZAH (Тайвань) Блок Hiwin CGH25CAZAH (Тайвань) Блок Hiwin CGH25CAZAH (Тайвань)
от 9 161 руб.
В корзину
В наличии
Арт: CGH25HAZAH
Блок Hiwin CGH25HAZAH (Тайвань) Блок Hiwin CGH25HAZAH (Тайвань) Блок Hiwin CGH25HAZAH (Тайвань)
от 12 579 руб.
В корзину
В наличии

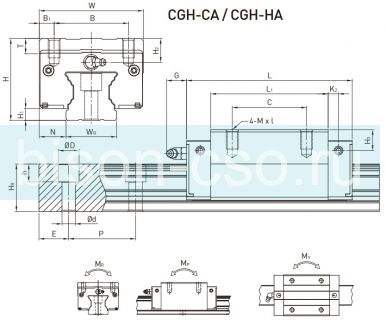

Арт: CGH30CAZ0H
Блок Hiwin CGH30CAZ0H (Тайвань) Блок Hiwin CGH30CAZ0H (Тайвань) Блок Hiwin CGH30CAZ0H (Тайвань)
от 10 464 руб.
В корзину
В наличии
Арт: CGH30CAZAH
Блок Hiwin CGH30CAZAH (Тайвань) Блок Hiwin CGH30CAZAH (Тайвань) Блок Hiwin CGH30CAZAH (Тайвань)
от 10 464 руб.
В корзину
В наличии
Арт: CGH30HAZAH
Блок Hiwin CGH30HAZAH (Тайвань) Блок Hiwin CGH30HAZAH (Тайвань) Блок Hiwin CGH30HAZAH (Тайвань)
от 14 009 руб.
В корзину
В наличии
Арт: CGW15CAZAH
Блок Hiwin CGW15CAZAH (Тайвань) Блок Hiwin CGW15CAZAH (Тайвань) Блок Hiwin CGW15CAZAH (Тайвань)
от 6 313 руб.
В корзину
В наличии
Арт: CGW15CCZAH
Блок Hiwin CGW15CCZAH (Тайвань) Блок Hiwin CGW15CCZAH (Тайвань) Блок Hiwin CGW15CCZAH (Тайвань)
от 6 313 руб.
В корзину
В наличии
Арт: CGW20CCZAH
Блок Hiwin CGW20CCZAH (Тайвань) Блок Hiwin CGW20CCZAH (Тайвань) Блок Hiwin CGW20CCZAH (Тайвань)
от 7 802 руб.
В корзину
В наличии
Арт: CGW20HCZAH

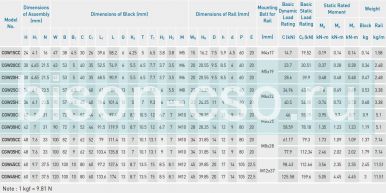

Блок Hiwin CGW20HCZAH (Тайвань) Блок Hiwin CGW20HCZAH (Тайвань) Блок Hiwin CGW20HCZAH (Тайвань)
от 9 999 руб.
В корзину
В наличии

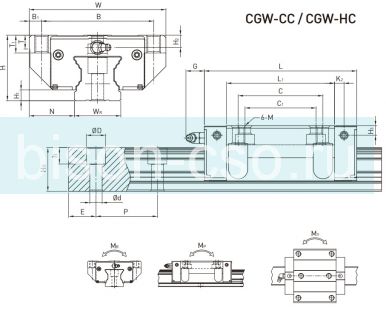

Арт: CGW25CCZAH
Блок Hiwin CGW25CCZAH (Тайвань) Блок Hiwin CGW25CCZAH (Тайвань) Блок Hiwin CGW25CCZAH (Тайвань)
от 9 673 руб.
В корзину
В наличии
Арт: CGW25HCZAH

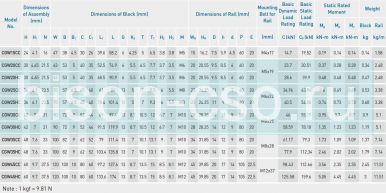

Блок Hiwin CGW25HCZAH (Тайвань) Блок Hiwin CGW25HCZAH (Тайвань) Блок Hiwin CGW25HCZAH (Тайвань)
от 13 061 руб.
В корзину
В наличии
Арт: CGW30CCZAH

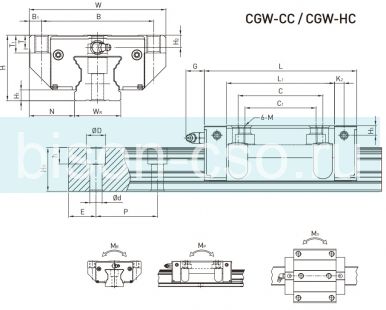

Блок Hiwin CGW30CCZAH (Тайвань) Блок Hiwin CGW30CCZAH (Тайвань) Блок Hiwin CGW30CCZAH (Тайвань)
от 11 132 руб.
В корзину
В наличии
Арт: CGW30HCZAH

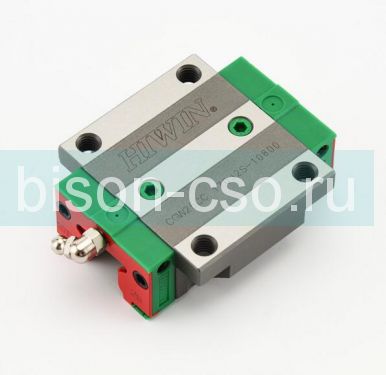

Блок Hiwin CGW30HCZAH (Тайвань) Блок Hiwin CGW30HCZAH (Тайвань) Блок Hiwin CGW30HCZAH (Тайвань)
от 14 656 руб.
В корзину

Серия CG подразделяется на взаимозаменяемые и невзаимозаменяемые модели. Их размер идентичен. Единственным различием между двумя типами является то, что сменный тип каретки и рельса могут свободно меняться и их точность ограничивается P- классом. Номер модели серии CG включает в себя размер, тип, класс точности, класс натяга и т.д.

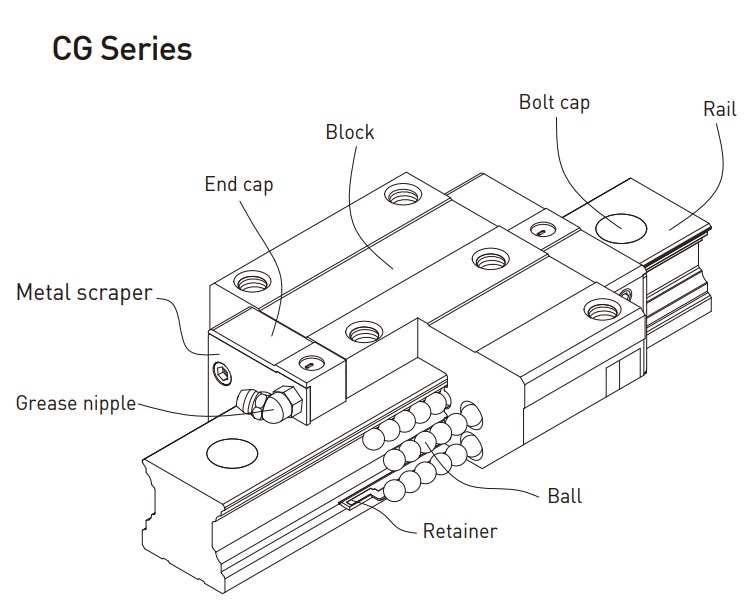

Одной из важных особенностей линейных направляющих серии CG является возможность непрерывного скольжения, надежная защита от попадания в механизм микрочастиц пыли, высокое сопротивление моменту качения и обновленная формула смазки дорожек качения. Эти свойства стали возможными благодаря новой конструкции дорожек качения и путей возврата шариков, защитной крышке, надежно закрывающей монтажные отверстия по всей длине рельса и улучшенной конструкции смазочных каналов.

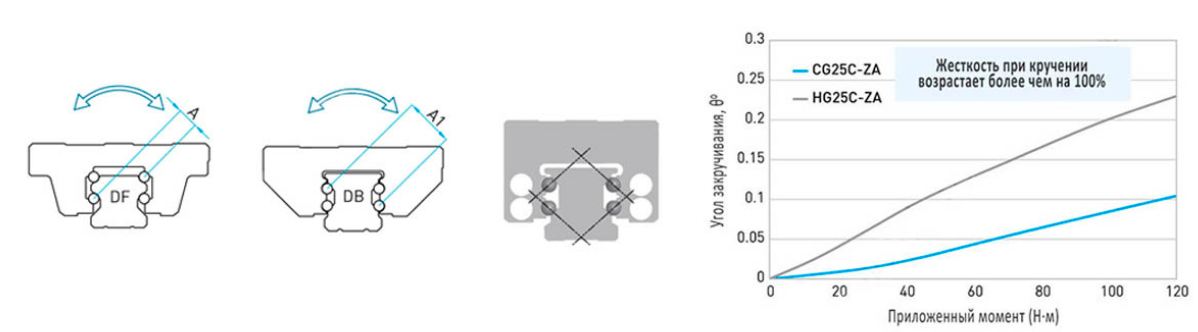

Высокая нагрузочная способность.

DB-серия(О-образная схема контакта) в сравнении с DF-серией (Х-образная схема контакта) имеет значительно большее плечо (A1>A). В совокупности с улучшенной геометрией направляющей это позволяет существенно увеличить нагрузочную способность CG-серии.

Лучшая защита от проникновения пыли и износа торцевого уплотнения

Новое гибкое торцевое уплотнение автоматически подстраивается под контур рельса и обеспечивает высокую постоянную защиту от пыли. Для защиты торцевого уплотнения от механических повреждений серия CG в стандартной комплектации оснащена скребком из листового металла перед торцевым уплотнением. Опционально доступна защитная полоса - таким образом, попадание пыли и износ уплотнительной кромки постоянно сокращаются до минимума. С помощью монтажного инструмента защитная планка устанавливается в несколько простых шагов.

Улучшенная система смазки каретки

Спроектирована новая оптимизированная концепция смазки для коротких ходов с увеличенным интервалом повторного смазывания.

Классы точности серии CG подразделяются на:

● нормальный (С);
● высокий (Н);
● прецизионный (P);
● суперпрецизионный (SP);
● ультрапрецизионный (UP).

Выбор зависит от требований оборудования. Наши менеджеры дадут подробную консультацию, если у вас возникли вопросы.

Купить опорный блок (каретку) и направляющие серии CG Hiwin (Тайвань)  можно со склада в Москве и под заказ с доставкой по России отправив письмо на E-mail: mehatron-cso@mail.ru
