В новых профильных рельсовых направляющих серии RG от HIWIN шариковые тела качения заменены на ролики. Модели серии RG обладают сверхвысокой жёсткостью и грузоподъёмностью. Угол контакта составляет 45 градусов. Благодаря линейной рабочей поверхности соприкосновения минимизируется деформация из-за воспринимаемых нагрузок и достигается очень высокая жёсткость и грузоподъёмность во всех 4-х направлениях действия нагрузки. Линейные направляющие серии RG обеспечивают высокую производительность в особо точном производстве и имеют большой ресурс.

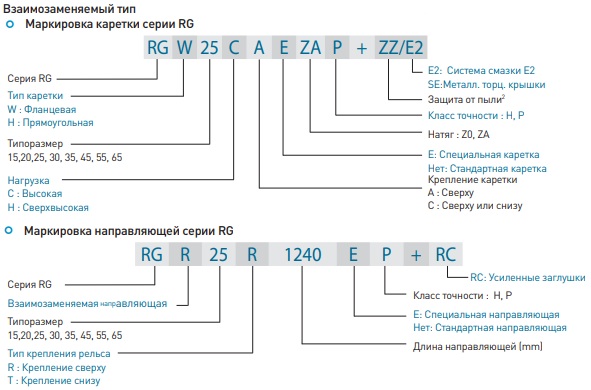

Серия RG подразделяется на взаимозаменяемые и невзаимозаменяемые модели. Их размер идентичен. Единственным различием между двумя типами является то, что сменный тип каретки и рельса могут свободно меняться и их точность ограничивается P- классом. Номер модели серии RG включает в себя размер, тип, класс точности, класс натяга и т.д.
Типы блоков: RGH - прямоугольный; RGW - фланцевый.

Приобрести линейные направляющие Hiwin серии RG по выгодным ценам, с доставкой по России можно написав письмо нам на E-mail: mehatron-cso@mail.ru

В наличии

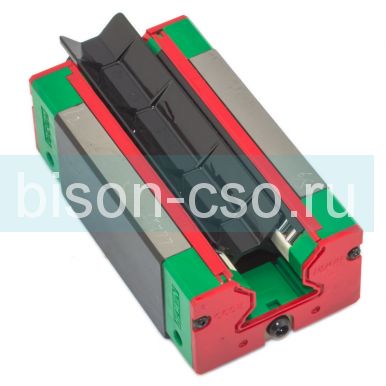

Арт: RGH15CAZAH
Блок Hiwin RGH15CAZAH (Тайвань) Блок Hiwin RGH15CAZAH (Тайвань) Блок Hiwin RGH15CAZAH (Тайвань) Блок Hiwin RGH15CAZAH (Тайвань)
от 13 967 руб.
В корзину
В наличии
Арт: RGH15CAZBH
Блок Hiwin RGH15CAZBH (Тайвань) Блок Hiwin RGH15CAZBH (Тайвань) Блок Hiwin RGH15CAZBH (Тайвань) Блок Hiwin RGH15CAZBH (Тайвань)
от 13 967 руб.
В корзину
В наличии
Арт: RGH20CAZAH
Блок Hiwin RGH20CAZAH (Тайвань) Блок Hiwin RGH20CAZAH (Тайвань) Блок Hiwin RGH20CAZAH (Тайвань) Блок Hiwin RGH20CAZAH (Тайвань)
от 13 543 руб.
В корзину
В наличии
Арт: RGH20HAZAH
Блок Hiwin RGH20HAZAH (Тайвань) Блок Hiwin RGH20HAZAH (Тайвань) Блок Hiwin RGH20HAZAH (Тайвань) Блок Hiwin RGH20HAZAH (Тайвань)
от 15 767 руб.
В корзину
В наличии
Арт: RGH25CAZAH
Блок Hiwin RGH25CAZAH (Тайвань) Блок Hiwin RGH25CAZAH (Тайвань) Блок Hiwin RGH25CAZAH (Тайвань) Блок Hiwin RGH25CAZAH (Тайвань)
от 11 266 руб.
В корзину
В наличии
Арт: RGH25HAZAH
Блок Hiwin RGH25HAZAH (Тайвань) Блок Hiwin RGH25HAZAH (Тайвань) Блок Hiwin RGH25HAZAH (Тайвань)
от 15 235 руб.
В корзину
В наличии
Арт: RGH30CAZAH
Блок Hiwin RGH30CAZAH (Тайвань) Блок Hiwin RGH30CAZAH (Тайвань) Блок Hiwin RGH30CAZAH (Тайвань) Блок Hiwin RGH30CAZAH (Тайвань)
от 12 274 руб.
В корзину
В наличии
Арт: RGH30HAZAH
Блок Hiwin RGH30HAZAH (Тайвань) Блок Hiwin RGH30HAZAH (Тайвань) Блок Hiwin RGH30HAZAH (Тайвань) Блок Hiwin RGH30HAZAH (Тайвань)
от 16 505 руб.
В корзину
В наличии
Арт: RGH35CAZAH
Блок Hiwin RGH35CAZAH (Тайвань) Блок Hiwin RGH35CAZAH (Тайвань) Блок Hiwin RGH35CAZAH (Тайвань) Блок Hiwin RGH35CAZAH (Тайвань) Блок Hiwin RGH35CAZAH (Тайвань) Блок Hiwin RGH35CAZAH (Тайвань)
от 16 082 руб.
В корзину
В наличии
Арт: RGH35HAZAH
Блок Hiwin RGH35HAZAH (Тайвань) Блок Hiwin RGH35HAZAH (Тайвань) Блок Hiwin RGH35HAZAH (Тайвань)
от 21 161 руб.
В корзину
В наличии
Арт: RGH45CAZAH
Блок Hiwin RGH45CAZAH (Тайвань) Блок Hiwin RGH45CAZAH (Тайвань) Блок Hiwin RGH45CAZAH (Тайвань) Блок Hiwin RGH45CAZAH (Тайвань)
от 19 044 руб.
В корзину
В наличии

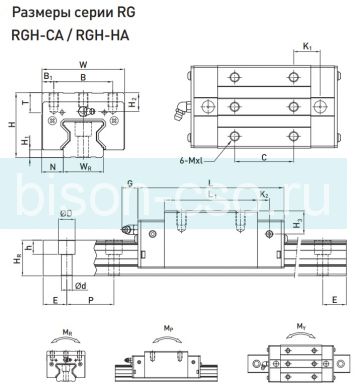

Арт: RGH45CAZAP
Блок Hiwin RGH45CAZAP (Тайвань) Блок Hiwin RGH45CAZAP (Тайвань) Блок Hiwin RGH45CAZAP (Тайвань) Блок Hiwin RGH45CAZAP (Тайвань)
от 19 245 руб.
В корзину
В наличии
Арт: RGH45HAZAH
Блок Hiwin RGH45HAZAH (Тайвань) Блок Hiwin RGH45HAZAH (Тайвань) Блок Hiwin RGH45HAZAH (Тайвань) Блок Hiwin RGH45HAZAH (Тайвань) Блок Hiwin RGH45HAZAH (Тайвань) Блок Hiwin RGH45HAZAH (Тайвань)
от 24 546 руб.
В корзину
В наличии
Арт: RGH45HAZAP
Блок Hiwin RGH45HAZAP (Тайвань) Блок Hiwin RGH45HAZAP (Тайвань) Блок Hiwin RGH45HAZAP (Тайвань) Блок Hiwin RGH45HAZAP (Тайвань)
от 24 745 руб.
В корзину
В наличии
Арт: RGH55CAZAH
Блок Hiwin RGH55CAZAH (Тайвань) Блок Hiwin RGH55CAZAH (Тайвань) Блок Hiwin RGH55CAZAH (Тайвань) Блок Hiwin RGH55CAZAH (Тайвань)
от 29 201 руб.
В корзину
В наличии
Арт: RGH55CAZBH
Блок Hiwin RGH55CAZBH (Тайвань) Блок Hiwin RGH55CAZBH (Тайвань) Блок Hiwin RGH55CAZBH (Тайвань) Блок Hiwin RGH55CAZBH (Тайвань)
от 29 201 руб.
В корзину
В наличии
Арт: RGH55HAZAH
Блок Hiwin RGH55HAZAH (Тайвань) Блок Hiwin RGH55HAZAH (Тайвань) Блок Hiwin RGH55HAZAH (Тайвань) Блок Hiwin RGH55HAZAH (Тайвань)
от 36 395 руб.
В корзину
В наличии
Арт: RGH55HAZAP

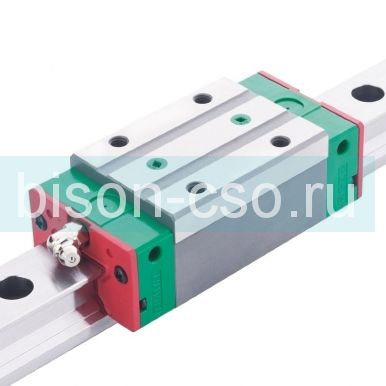

Блок Hiwin RGH55HAZAP (Тайвань) Блок Hiwin RGH55HAZAP (Тайвань) Блок Hiwin RGH55HAZAP (Тайвань) Блок Hiwin RGH55HAZAP (Тайвань)
от 36 001 руб.
В корзину
В наличии
Арт: RGH65CAZAH
Блок Hiwin RGH65CAZAH (Тайвань) Блок Hiwin RGH65CAZAH (Тайвань) Блок Hiwin RGH65CAZAH (Тайвань) Блок Hiwin RGH65CAZAH (Тайвань)
от 42 321 руб.
В корзину
В наличии

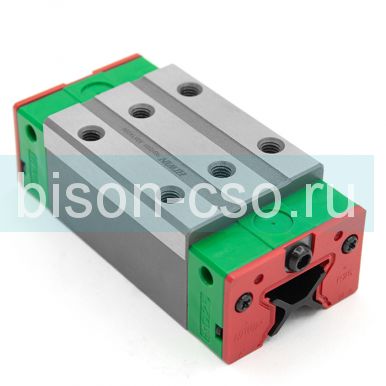

Арт: RGH65CAZAP
Блок Hiwin RGH65CAZAP (Тайвань) Блок Hiwin RGH65CAZAP (Тайвань) Блок Hiwin RGH65CAZAP (Тайвань) Блок Hiwin RGH65CAZAP (Тайвань)
от 42 521 руб.
В корзину
В наличии
Арт: RGH65HAZAH
Блок Hiwin RGH65HAZAH (Тайвань) Блок Hiwin RGH65HAZAH (Тайвань) Блок Hiwin RGH65HAZAH (Тайвань) Блок Hiwin RGH65HAZAH (Тайвань)
от 50 785 руб.
В корзину
В наличии
Арт: RGW15CCZAH
Блок Hiwin RGW15CCZAH (Тайвань) Блок Hiwin RGW15CCZAH (Тайвань) Блок Hiwin RGW15CCZAH (Тайвань) Блок Hiwin RGW15CCZAH (Тайвань)
от 14 388 руб.
В корзину
В наличии
Арт: RGW20CCZAH
Блок Hiwin RGW20CCZAH (Тайвань) Блок Hiwin RGW20CCZAH (Тайвань) Блок Hiwin RGW20CCZAH (Тайвань)
от 13 967 руб.
В корзину
В наличии
Арт: RGW20HCZAH
Блок Hiwin RGW20HCZAH (Тайвань) Блок Hiwin RGW20HCZAH (Тайвань) Блок Hiwin RGW20HCZAH (Тайвань)
от 16 505 руб.
В корзину
В наличии
Арт: RGW25CCZAH
Блок Hiwin RGW25CCZAH (Тайвань) Блок Hiwin RGW25CCZAH (Тайвань) Блок Hiwin RGW25CCZAH (Тайвань)
от 11 427 руб.
В корзину
В наличии
Арт: RGW25HCZAH
Блок Hiwin RGW25HCZAH (Тайвань) Блок Hiwin RGW25HCZAH (Тайвань) Блок Hiwin RGW25HCZAH (Тайвань)
от 15 659 руб.
В корзину
В наличии
Арт: RGW30CCZAH
Блок Hiwin RGW30CCZAH (Тайвань) Блок Hiwin RGW30CCZAH (Тайвань) Блок Hiwin RGW30CCZAH (Тайвань)
от 12 696 руб.
В корзину
В наличии
Арт: RGW30HCZAH
Блок Hiwin RGW30HCZAH (Тайвань) Блок Hiwin RGW30HCZAH (Тайвань) Блок Hiwin RGW30HCZAH (Тайвань)
от 17 352 руб.
В корзину
В наличии
Арт: RGW35CCZAH
Блок Hiwin RGW35CCZAH (Тайвань) Блок Hiwin RGW35CCZAH (Тайвань) Блок Hiwin RGW35CCZAH (Тайвань)
от 16 929 руб.
В корзину
В наличии
Арт: RGW35HCZAH
Блок Hiwin RGW35HCZAH (Тайвань) Блок Hiwin RGW35HCZAH (Тайвань) Блок Hiwin RGW35HCZAH (Тайвань)
от 22 429 руб.
В корзину
В наличии
Арт: RGW45CCZAH
Блок Hiwin RGW45CCZAH (Тайвань) Блок Hiwin RGW45CCZAH (Тайвань) Блок Hiwin RGW45CCZAH (Тайвань)
от 20 315 руб.
В корзину
В наличии
Арт: RGW45CCZAP
Блок Hiwin RGW45CCZAP (Тайвань) Блок Hiwin RGW45CCZAP (Тайвань) Блок Hiwin RGW45CCZAP (Тайвань)
от 20 315 руб.
В корзину
В наличии
Арт: RGW45HCZAH
Блок Hiwin RGW45HCZAH (Тайвань) Блок Hiwin RGW45HCZAH (Тайвань) Блок Hiwin RGW45HCZAH (Тайвань) Блок Hiwin RGW45HCZAH (Тайвань) Блок Hiwin RGW45HCZAH (Тайвань)
от 25 622 руб.
В корзину
В наличии
Арт: RGW45HCZAP
Блок Hiwin RGW45HCZAP (Тайвань) Блок Hiwin RGW45HCZAP (Тайвань) Блок Hiwin RGW45HCZAP (Тайвань) Блок Hiwin RGW45HCZAP (Тайвань)
от 25 659 руб.
В корзину
В наличии

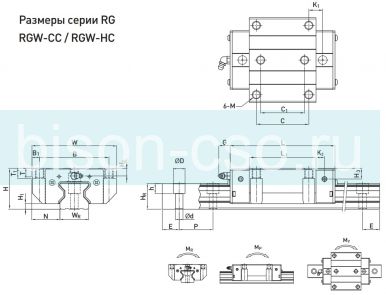

Арт: RGW55CCZAH
Блок Hiwin RGW55CCZAH (Тайвань) Блок Hiwin RGW55CCZAH (Тайвань) Блок Hiwin RGW55CCZAH (Тайвань)
от 30 470 руб.
В корзину
В наличии
Арт: RGW55CCZAP
Блок Hiwin RGW55CCZAP (Тайвань) Блок Hiwin RGW55CCZAP (Тайвань) Блок Hiwin RGW55CCZAP (Тайвань)
от 30 650 руб.
В корзину
В наличии
Арт: RGW55CCZBP
Блок Hiwin RGW55CCZBP (Тайвань) Блок Hiwin RGW55CCZBP (Тайвань) Блок Hiwin RGW55CCZBP (Тайвань)
от 30 650 руб.
В корзину
В наличии
Арт: RGW55HCZAH
Блок Hiwin RGW55HCZAH (Тайвань) Блок Hiwin RGW55HCZAH (Тайвань) Блок Hiwin RGW55HCZAH (Тайвань) Блок Hiwin RGW55HCZAH (Тайвань)
от 37 242 руб.
В корзину
В наличии
Арт: RGW55HCZAP
Блок Hiwin RGW55HCZAP (Тайвань) Блок Hiwin RGW55HCZAP (Тайвань) Блок Hiwin RGW55HCZAP (Тайвань) Блок Hiwin RGW55HCZAP (Тайвань)
от 37 440 руб.
В корзину
В наличии
Арт: RGW55HCZBP
Блок Hiwin RGW55HCZBP (Тайвань) Блок Hiwin RGW55HCZBP (Тайвань) Блок Hiwin RGW55HCZBP (Тайвань) Блок Hiwin RGW55HCZBP (Тайвань)
от 37 440 руб.
В корзину
В наличии
Арт: RGW65CCZAH
Блок Hiwin RGW65CCZAH (Тайвань) Блок Hiwin RGW65CCZAH (Тайвань) Блок Hiwin RGW65CCZAH (Тайвань)
от 44 014 руб.
В корзину
В наличии

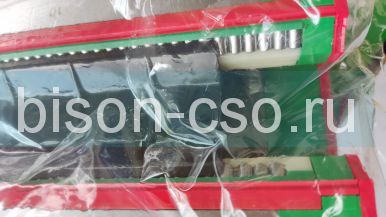

Арт: RGW65HCZ0H
Блок Hiwin RGW65HCZ0H (Тайвань) Блок Hiwin RGW65HCZ0H (Тайвань) Блок Hiwin RGW65HCZ0H (Тайвань) Блок Hiwin RGW65HCZ0H (Тайвань)
от 52 477 руб.
В корзину
В наличии
Арт: RGW65HCZAH
Блок Hiwin RGW65HCZAH (Тайвань) Блок Hiwin RGW65HCZAH (Тайвань) Блок Hiwin RGW65HCZAH (Тайвань) Блок Hiwin RGW65HCZAH (Тайвань)
от 52 477 руб.
В корзину
В наличии
Арт: RGW65HCZAP
Блок Hiwin RGW65HCZAP (Тайвань) Блок Hiwin RGW65HCZAP (Тайвань) Блок Hiwin RGW65HCZAP (Тайвань) Блок Hiwin RGW65HCZAP (Тайвань)
от 52 817 руб.
В корзину

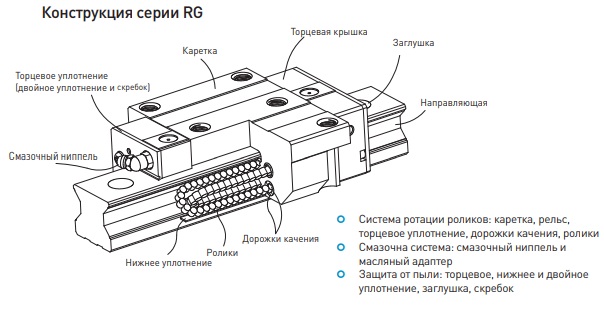

Особенности серии RG

1 Оптимальный дизайн
Для обеспечения оптимальной структуры каретки и рельса был выполнен анализ
FEM. Уникальный дизайн дорожек качения серии RG обеспечивает плавное
линейное перемещение.
2 Высокая жёсткость системы
В серии RG в качестве тел качения использованы ролики. Ролики имеют большую площадь контакта по сравнению с шариками и характеризуются большей грузоподъёмностью и жёсткостью.
3 Высокая грузоподъёмность
Благодаря четырёхрядному дизайну, серия RG имеет равномерную нагружаемость во всех направлениях. Роликовые направляющие серии RG имеют более высокую грузоподъёмность при меньшем типоразмере, по сравнению с обычной
шариковой рельсовой направляющей.
4 Увеличенный срок службы
Базовая динамическая грузоподъёмность (на 100 км пробега) соответствует стандартам ISO (ISO14728-1). Если принять во внимание внешние факторы, на срок службы направляющей существенно влияют условия эксплуатации, жёсткость дорожек качения и температурные факторы.  По сравнению с обычными шариковыми направляющими, серия RG имеет более высокую грузоподъёмность, что ведёт к увеличению срока службы.

Типы кареток
HIWIN предлагает прямоугольные и фланцевые каретки для своих профильных рельсовых направляющих. Благодаря более низкому профилю и большей установочной поверхности фланцевые блоки идеальны при работе с большими нагрузками и высокими моментами.

Классы точности серии RG подразделяются на:

● высокий (Н);
● прецизионный (P);
● суперпрецизионный (SP);
● ультрапрецизионный (UP).

Выбор зависит от требований оборудования. Наши менеджеры дадут подробную консультацию, если у вас возникли вопросы.

Купить роликовый опорный блок (каретку) и направляющие серии RG HIWIN Тайвань можно со склада в Москве и под заказ с доставкой по России.
