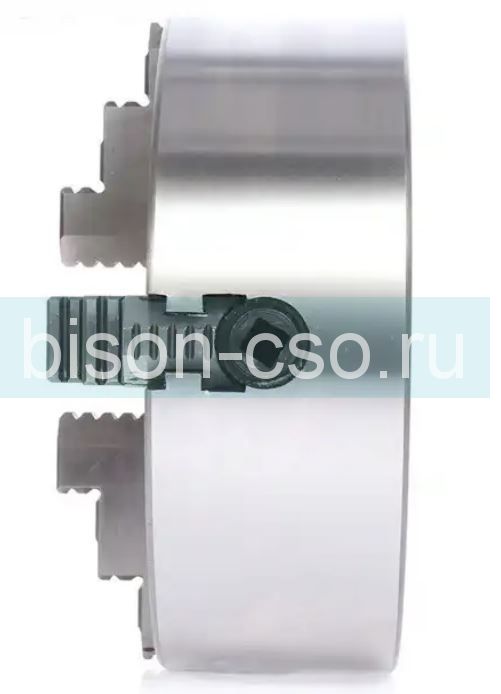

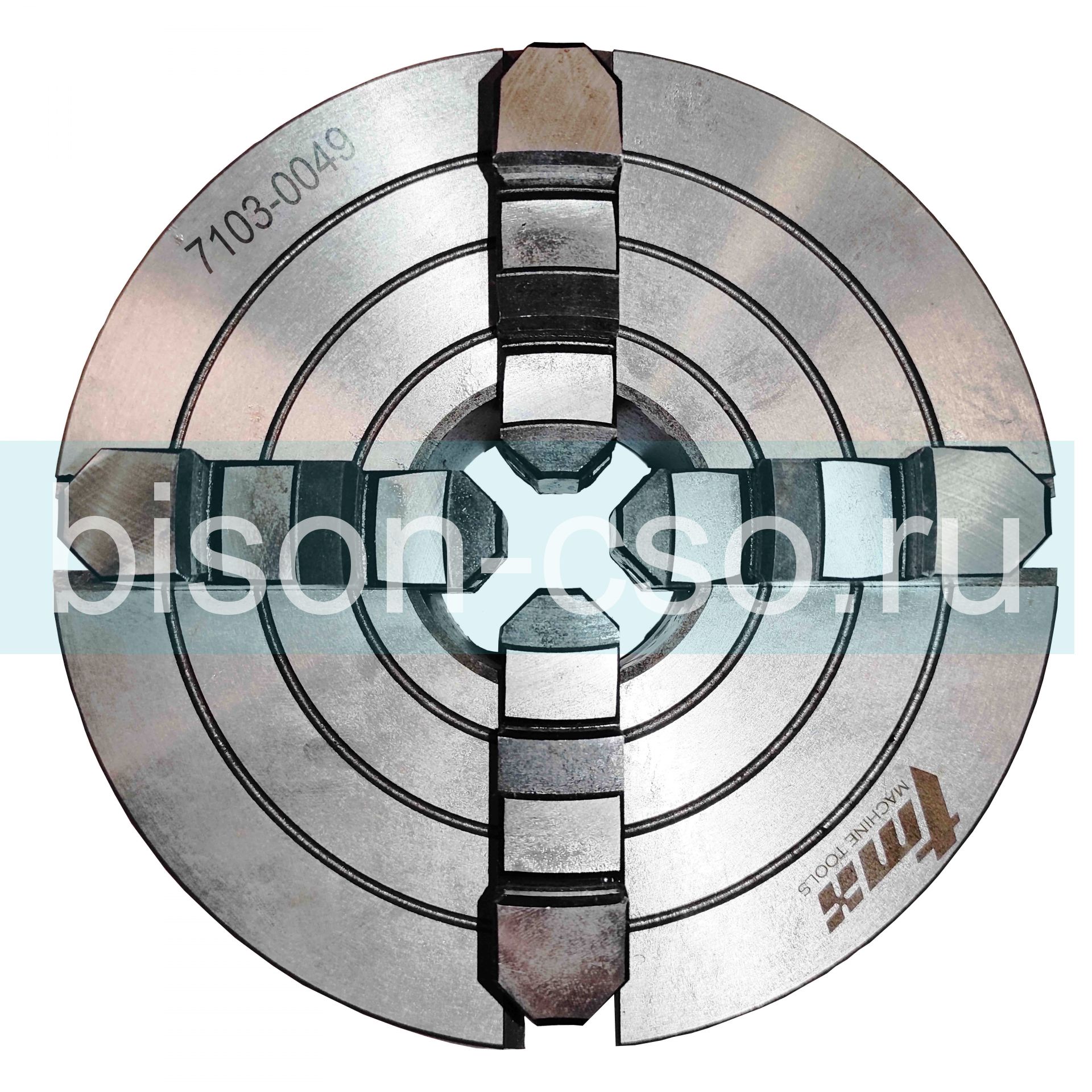

Патрон токарный 400 мм 7103-0049 TMX с независимыми кулачками

Патрон токарный 400 мм 7103-0049 TMX с независимыми кулачками
0 отзывов
Арт: 7103-0049

Токарный патрон 7103-0049 диаметром 400 мм, четырехкулачковый с независимым перемещением кулачков, выполненный по ГОСТ 3890-82. Предназначен для закрепления и обработки несимметричных заготовок и деталей сложной формы. Независимое перемещение кулачков позволяет точно устанавливать заготовку и компенсировать биение. Крепление осуществляется на фланцевые концы шпинделя по ГОСТ 12593-95 (конус 6 ). Патрон поставляется в комплекте с кулачками, ключом, паспортом изделия и крепежными элементами, необходимыми для установки на станок.

Диаметр расположения крепеж. отверстий D2, мм:
133.4
Бренд:
TMX
Количество и размер крепеж. отверстий z-d:
4-M12
Посадочный диаметр D1, мм:
106.375
Диаметр патрона:
400
Подробные характеристики
Цена по запросу
В наличии
Купить в 1 клик



Комплект поставки:

  • Комплект кулачков - 1 комплект (4 шт.)
  • Ключ - 1 шт.
  • Паспорт изделия - 1 шт.
  • Крепежные элементы.

Токарный патрон 7103-0049 диаметром 400 с независимым перемещением кулачков, выполненный по ГОСТ 3890-82, предназначен для закрепления и обработки заготовок на токарных станках. Каждый кулачок перемещается независимо с помощью винтового механизма, что позволяет точно устанавливать заготовку и компенсировать биение. Четырехкулачковый патрон применяется для обработки несимметричных деталей и заготовок сложной формы. Используется в условиях единичного и мелкосерийного производства, а также при ремонте и изготовлении нестандартных деталей.

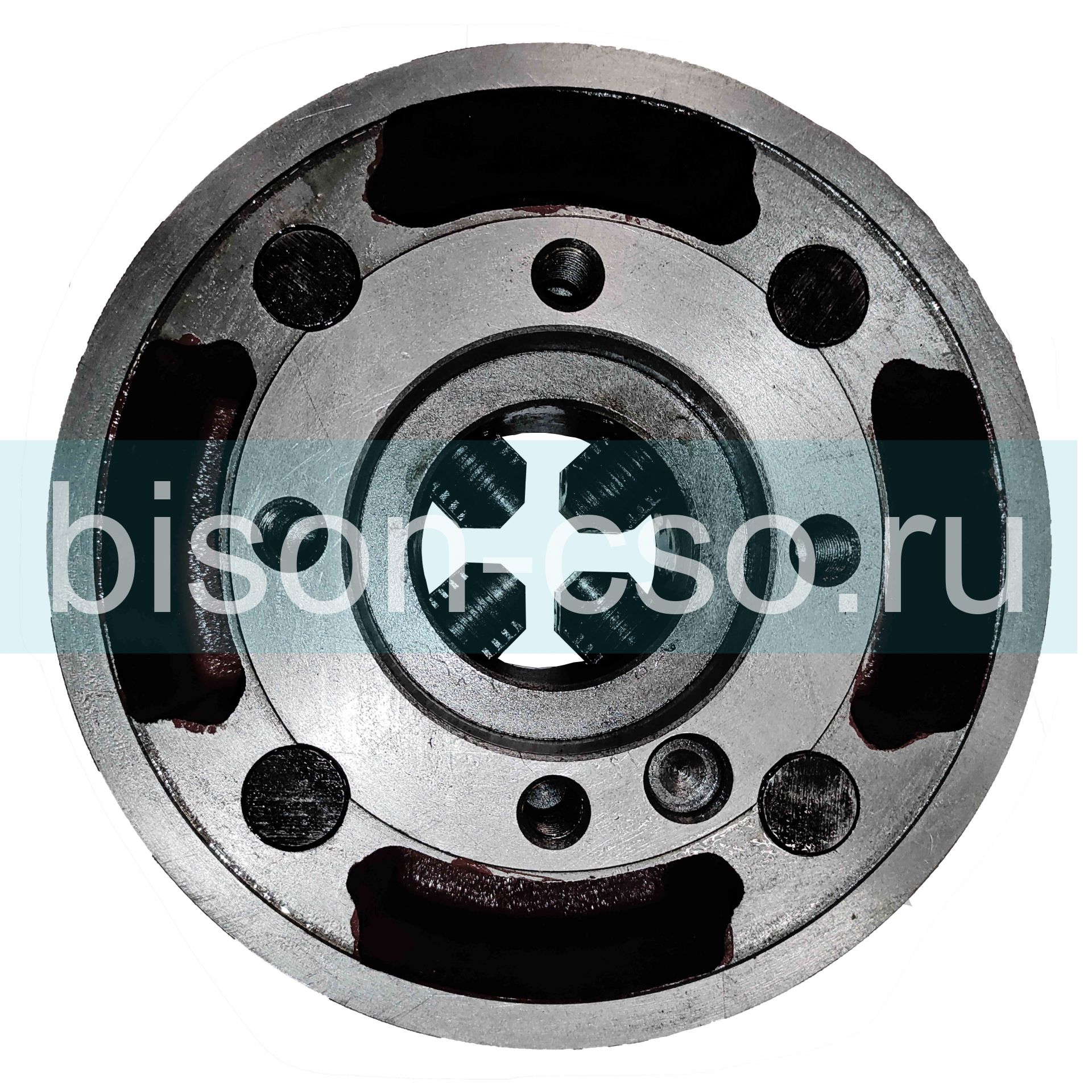

Крепление патрона осуществляется на фланцевые концы шпинделя по ГОСТ 12593-95 (конус 6 ). Патрон поставляется в комплекте с кулачками, ключом и паспортом изделия, а также крепежными элементами, необходимыми для установки на станок. Корпус патрона изготовлен из высокопрочного чугуна, кулачки выполнены из закаленной стали, что обеспечивает высокую износостойкость и длительный срок службы.



Патроны TMX отличаются стабильным качеством изготовления, соответствием требованиям ГОСТ и надежностью в эксплуатации. Продукция применяется на промышленных предприятиях и является аналогом патронов БЗСП, SANOU, FUERDA, TORNERI, GRIFF.
